產品詳情
掃描電子顯微鏡(SEM)是用于微觀研究固體物質表面形貌結構表征的現代科學必備儀器。而能譜儀(Energy Dispersive X-ray Spectrum縮寫EDS，EDX，EDAX等)可以配合掃描電子顯微鏡使用，用于分析固體樣本微區成份元素種類與含量，能同時進行樣品表層的微區點，線，面元素的定性及半定量分析。能譜是分析電子顯微方法中最基本，最可靠，最重要的分析方法，廣泛應用于生物學、醫學、材料學、冶金、化工，航空航天，無損分析，失效分析等領域。
能譜儀參數:
儀器廠家型號：牛津儀器，AZtecLive Ultim Max 100
元素分析范圍：Be4-Cf98
檢出極限：0.1-0.5% weight
實驗周期：1周工作日左右。
樣本準備：
含水生物樣本，蛋白類，易降解生物膜樣本等用電鏡固定液固定,保護好并標記需要掃描和能譜分析的面，4°保存運輸。干燥生物樣品及其它干燥固體樣品用自封袋或EP管密封，減少與空氣接觸，常溫保存運輸。
樣本要求及注意事項：
1、具有磁性或者易被磁化的鐵，鈷，鎳等樣本不能上機檢測。
2、樣品要求為不易潮解且無揮發性的固態樣品，樣品大小不超過長2cm×寬2cm×厚0.5cm。
3、可以檢測分析20nm以上的顆粒樣品。
4、點掃描分析靈敏度最高，面掃描分析靈敏度最低,但可直觀顯示元素分布。要根據試樣特點及分析目的合理選擇點、線、面分析方法。
服務費用
|
樣本類型 |
實驗內容 |
價格（元/樣） |
備注 |
|
干燥樣品（有機無機材料，粉末樣品，干燥的生物樣品） |
噴金或噴碳，SEM成像，能譜檢測 |
SEM325+EDS130 |
1、SEM提供10張掃描電鏡照片。 2、能譜檢測100元為點掃描+線掃描，或者單獨面掃描mapping。 3、點掃描+線掃描報告包含2張掃描電鏡圖，每張圖各3個點掃描，一條線掃描譜圖和元素分析數據。 4、面掃描報告包含1張掃描電鏡圖，一個掃描元素分布圖，譜圖和元素分析數據 |
|
含水樣品（生物樣品） |
脫水，臨界點干燥，噴金，SEM成像，能譜檢測 |
SEM455+EDS130 |
分析內容及結果展示

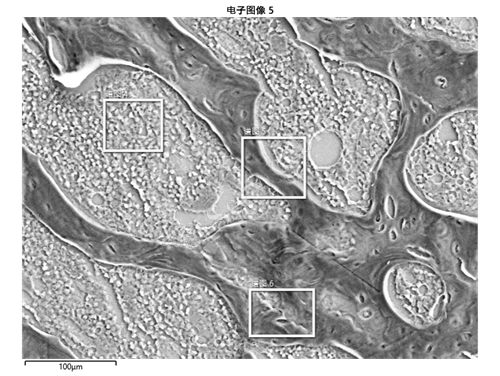

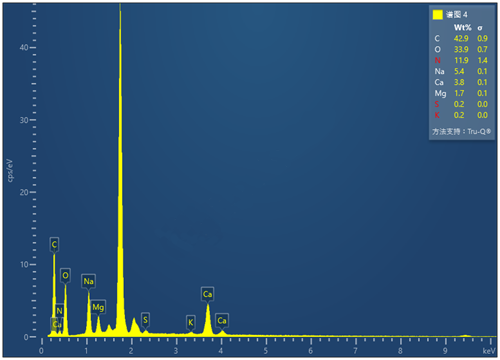

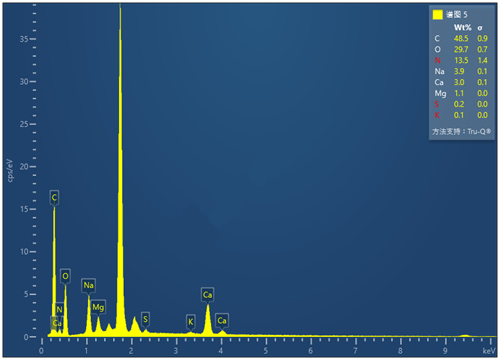

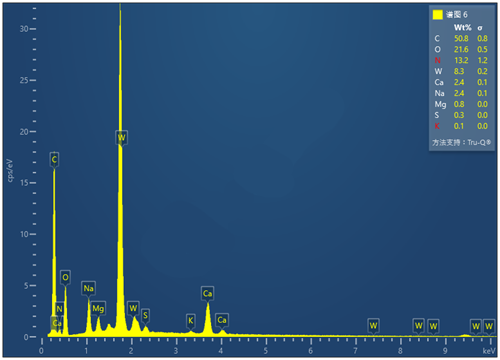

1、點掃描
將電子束固定在試樣感興趣的點（可以是任意形狀）上，進行定性或定量分析。可對材料晶界、夾雜、析出相、沉淀物、及材料的組成（掃描多個較大區域）等分析。
|
譜圖標簽 |
譜圖 4 |
譜圖 5 |
譜圖 6 |
|
C |
42.89 |
48.47 |
50.82 |
|
N |
11.92 |
13.48 |
13.18 |
|
O |
33.93 |
29.67 |
21.65 |
|
Na |
5.40 |
3.92 |
2.39 |
|
Mg |
1.67 |
1.12 |
0.83 |
|
S |
0.22 |
0.19 |
0.32 |
|
K |
0.22 |
0.13 |
0.15 |
|
Ca |
3.75 |
3.03 |
2.40 |
|
W |
|
|
8.26 |
|
總量 |
100.00 |
100.00 |
100.00 |

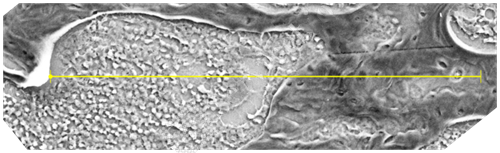

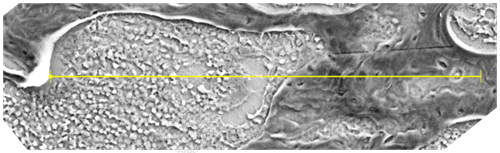

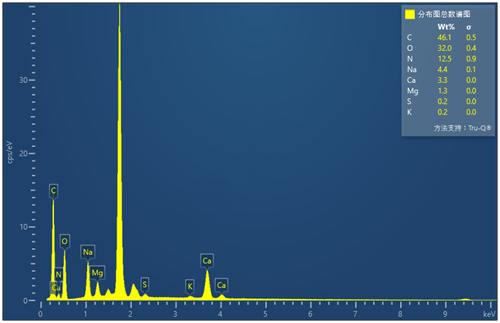

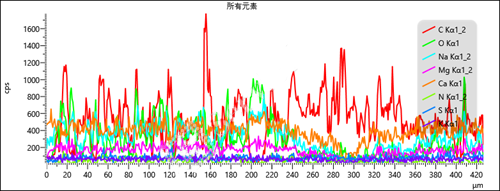

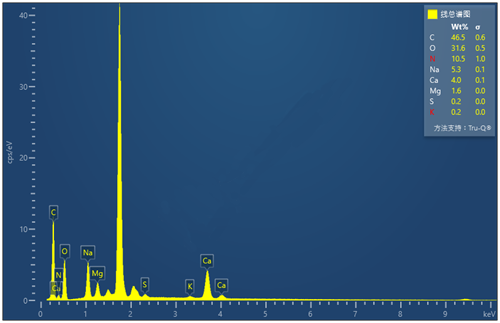

2、線掃描
電子束沿一條線掃描時，能獲得元素含量變化的線分布曲線。如果和試樣形貌像對照分析,能直觀地獲得元素在不同相或區域內的分布。沿感興趣的線逐點測量成分，也可以獲得該線的成分變化曲線。
|
分布圖總數譜圖 |
|
|
|
元素 |
Wt% |
Wt% Sigma |
|
C |
46.07 |
0.54 |
|
N |
12.53 |
0.86 |
|
O |
31.98 |
0.41 |
|
Na |
4.45 |
0.07 |
|
Mg |
1.32 |
0.03 |
|
S |
0.20 |
0.02 |
|
K |
0.17 |
0.02 |
|
Ca |
3.28 |
0.05 |
|
總量： |
100.00 |
|

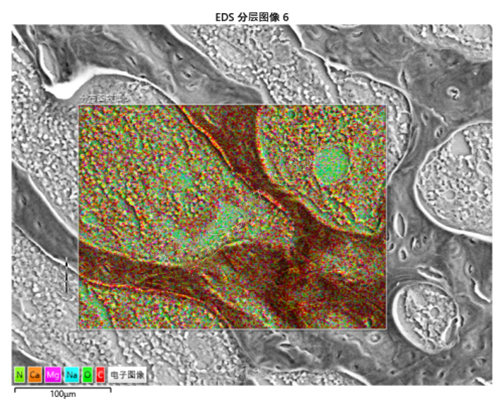

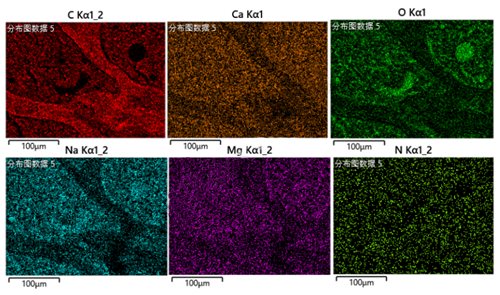

3、面掃描
電子束在任意圖形面積范圍內進行掃描，能獲得每種元素含量在這個圖形范圍內的變化情況。元素在試樣表面的分布能在屏幕上以不同的亮度顯示出來，亮度越亮，說明元素含量越高。
|
分布圖總數譜圖 |
||
|
元素 |
Wt% |
Wt% Sigma |
|
C |
46.07 |
0.54 |
|
N |
12.53 |
0.86 |
|
O |
31.98 |
0.41 |
|
Na |
4.45 |
0.07 |
|
Mg |
1.32 |
0.03 |
|
S |
0.20 |
0.02 |
|
K |
0.17 |
0.02 |
|
Ca |
3.28 |
0.05 |
|
總量： |
100.00 |
|
